For English documentation of the LoRa_APRS_Meteo firmware, which is suitable for HAM radio LoRa APRS Meteostation on ESP32 desks, such as TTGO, please see GitHub page of this project.
Provozuji dvě LoRa APRS stanice, v JN89GD (IGate, Digi OK2DDS-1, Meteo OK2DDS-6) a v JN89GE (IGate, Digi OK2DDS-3, Meteo OK2DDS-5).
Stanice měří teplotu, tlak a rychlost větru, OK2DDS-1 navíc znečištění ovzduší (PM). Fungují také jako LoRa APRS IGate a Digipeater. Meteostanice vysílají report každých 10 minut (-6), resp. 15 minut (-5) po LoRa APRS rádiu. Beacony IGate jsou posílány přes APRS-IS.

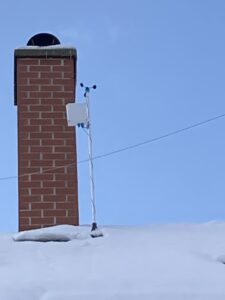

Stanice jsou umístěny v boxu na střeše, na vršku stožárku je anemometr fungující na principu detekce Hallova jevu (magnety). Anténa na 433,775 MHz je umístěna uvnitř boxu a jedná se o původní tovární anténu k použité desce LilyGO TTGO T3.
Stanice vysílají výkonem 100 mW. Meteo reporty jsou dostupné v síti APRS (rádiem v dosahu stanice nebo APRS-IS) a pomocí API jsou zobrazovány také ve widgetu na těchto stránkách.

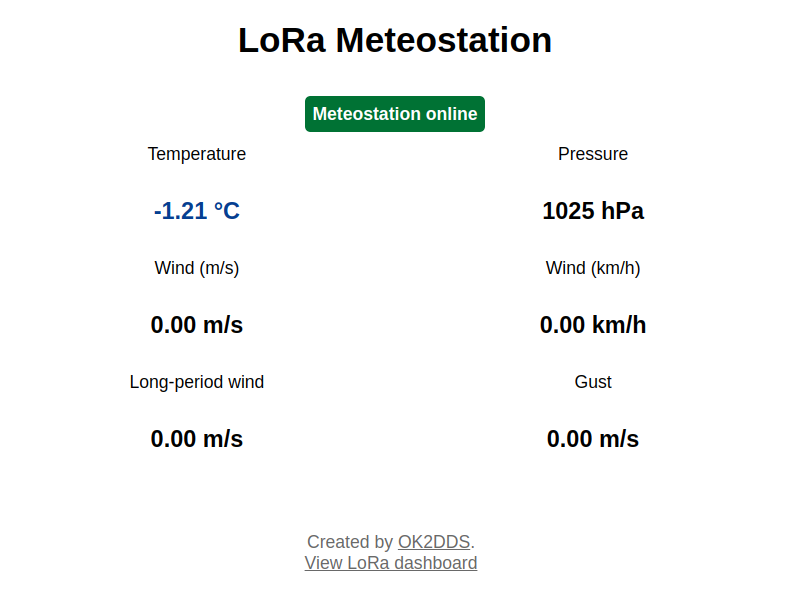

Stanice jsou připojeny k internetu pomocí Wi-Fi, aby mohly fungovat i jako IGate, jinak jsou ale schopné i autonomního provozu a OK2DDS-1 je zálohovaná baterií. Stanice dále poskytují webové rozhraní s meteo i technickými daty (viz. specifikace LoRa_APRS_Meteo firmwaru).
Firmware je dostupný (s dokumentací v angličtině) na GitHubu (aktuálně ve verzi 5.0).
Verze od Giovanniho IW1CGW, která podporuje také senzor vlhkosti AHT20, ale nepodporuje měřič částic SPS30 je dostupná na GitHubu (ve verzi 4.1-cgw).
Hi, David,
I installed the firmware.
Congratulations for the realization, I took the liberty of making a minimal modification to implement a hygrometer ( AHT20 ) and transmit the weather plot directly in APRS-IS.
Congratulations again for the realization!
If interested I can send you the minimally modified version.
— 73 iw1cgw Giovanni from NordWestItaly
Hi Giovanni!
I’m happy you like the firmware and that you want to improve it! Feel free to post the link here, or you can send me an email to david – at – ok2dds.cz or even better you can submit a pull request to GitHub of the project, so others can use the module as well!
73 de David OK2DDS
Hi, I installed you firmware.
I need on how to setup the config file or the Main file, so the station will TX via a digi Wide1-1 and not direct via APRS-IS. I already have an Igate that I will be using.
Thanks.
Hello, thank you very much!
To send packets via RF with WIDE1-1 path (meteo beacons, igate beacons and digipeated packets), modify IGATE_BCN_NETWORK to false in config.h and modify lines 598 and 585 in main.cpp in the following style:
Add ,WIDE1-1 before :
Original line 598: String meteoStatus = String(METEO_CALLSIGN) + „>“ + String(DESTCALL) + „:>“ + String(METEO_STATUS);
Modified line 598: String meteoStatus = String(METEO_CALLSIGN) + „>“ + String(DESTCALL) + „,WIDE1-1:>“ + String(METEO_STATUS);
Modify also line 585 the same way.
If your station won’t use internet at all, set Use_WiFi, Use_IGATE and USE_METEO_STATUS to false in config.h.
I hope that helps! 73 David OK2DDS
Zdravím Vás srdečně
Děkuji za projekt, funguje stabilně.Je šance rozšířit váš projekt o podporu RXEN a TXEN pinů pro modul E32400M30S, který má LNA a PA?
Pozdravy
Zdravím,
bohužel nedokážu odpovědět, protože jsem s tímto modulem nepracoval a použitá knihovna LoRa jej zřejmě nepodporuje. Jakékoliv vylepšení ohledně podpory dalších senzorů a modulů ocením (pull request na GitHub), ale není v mých silách dodávat podporu pro všechny různé moduly specifické pro každé použití (každý má trochu jiný způsob použití této meteostanice).
73 David OK2DDS
Ahoj,
Tento modul používá knihovnu LoRa, tj. dává vysoký stav na ESP32 gpio při vysílání modulu a na jiném gpio esp 32 dává vysoký stav při poslechu ovládání PA a LNA
děkuji za skvělý projekt, bohužel meteostanice nefunguje ve funkci odeslání rámečku z měření teploty z BMP, adresa 0x76 pinů dle popisu, bohužel má aprs.fi, rám meteostanice není vidět a zařízení nepřenáší povětrnostní rámec
